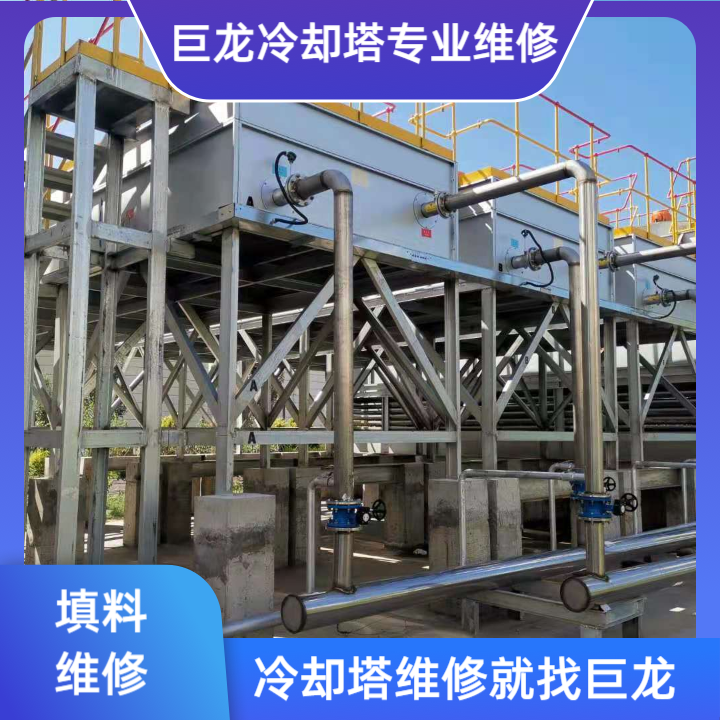

冷卻塔填料支撐架的技術定義與核心價值——工業冷卻的隱形脊梁

在現代工業冷卻系統中，冷卻塔填料支撐架扮演著承上啟下的關鍵角色，它既是承載數百立方米填料重量的結構骨架，又是確保氣水均勻分布的功能組件，更是決定冷卻塔長期可靠性的安全屏障。當我們將技術視角聚焦于冷卻塔填料支撐架時，實質是在探究一個常被忽視卻至關重要的命題：如何通過科學的支撐結構設計，使填料的熱交換潛能得以100%釋放，同時避免結構失效導致的系統性災難。

根據《工業冷卻設備設計手冊（2024版）》的技術定義，冷卻塔填料支撐架是指安裝在冷卻塔內部，用于承載、固定和分隔填料層的承重結構系統，通常由主梁、次梁、托架、卡扣及連接件組成。其核心功能包括：機械承載（承受填料自重、水流沖擊載荷、風機振動載荷）、流體導流（引導氣流均勻穿透填料層）、熱膨脹補償（吸收填料與塔體間的溫差位移）以及運維通道（支撐檢修人員與設備）。

某百萬千瓦火電機組的失效案例深刻揭示了冷卻塔填料支撐架的戰略價值：該廠冷卻塔因支撐架設計承載能力不足，在運行8年后主梁撓度超過允許值的3.2倍，導致填料層整體下沉600mm，波紋扭曲率達45%，冷卻效率下降38%，最終被迫停機51天更換支撐系統，直接經濟損失達2300萬元。事后分析報告指出，支撐架每投入1元成本，可避免后期100-150元的維修損失，這一驚人的杠桿效應使冷卻塔填料支撐架從"配角"躍升為"關鍵控制點"。

中國電力企業聯合會2023年發布的《冷卻塔重大事故分析報告》顯示，因冷卻塔填料支撐架失效導致的故障占總事故的43%，遠高于填料本身老化（28%）和水質腐蝕（19%）。其中，支撐架選型不當占31%，安裝質量缺陷占41%，材料腐蝕占22%，維護缺失占6%。這些數據雄辯地證明：冷卻塔填料支撐架的技術選型與全生命周期管理，是工業冷卻系統可靠性的"第一性原理"。

冷卻塔填料支撐架的結構類型與分類體系——從基礎擱置到智能懸掛的進化圖譜

直接擱置式冷卻塔填料支撐架——最經典的基礎型結構

直接擱置式冷卻塔填料支撐架采用最簡化的力學傳遞路徑：填料模塊直接放置在水平布置的支撐梁上，依靠自重實現定位。這種冷卻塔填料支撐架由主梁（跨度1.2-2.0米）、次梁（跨度0.4-0.6米）和限位角鋼組成，材料通常為Q235B碳鋼或304不銹鋼。其最大優點是結構簡單、成本低廉，制造安裝成本僅為懸掛式的60-70%，因此在中小型冷卻塔（處理水量<2000m³/h）中占有率達65%。

然而，直接擱置式冷卻塔填料支撐架的致命弱點是抗振動性能差。當風機以15-25Hz頻率運轉時，支撐梁與填料之間產生微動摩擦，導致支撐點磨損速率高達0.15mm/年。某化工廠運行5年后檢測發現，擱置式冷卻塔填料支撐架接觸部位磨損深度達0.8mm，導致填料塊體晃動幅度超過5mm，噪音增加12dB(A)，最終被迫加裝橡膠墊片減振，額外支出45萬元。

直接擱置式冷卻塔填料支撐架的適用邊界為：振動加速度<0.3g、進水溫度<55℃、支撐跨距<1.8米。超過任一參數，必須升級為帶托架結構，否則支撐架壽命將縮短50%以上。

帶托架擱置式冷卻塔填料支撐架——功能增強的中間型方案

帶托架擱置式冷卻塔填料支撐架在基礎擱置結構上增加PVC或PP材質的托架，形成"軟-硬"復合支撐體系。托架厚度3-5mm，與填料材質相同，既增大了支撐面積（提升40-60%），又避免了金屬-塑料直接接觸產生的電偶腐蝕問題。這種冷卻塔填料支撐架的接觸應力從直接擱置的2.5MPa降至0.8MPa，填料片根部應力開裂風險降低75%。

某核電站在海水冷卻系統中采用帶托架式冷卻塔填料支撐架，托架采用PVDF材質，運行8年后檢測，托架本身腐蝕速率僅0.01mm/a，而支撐梁（316L不銹鋼）因托架保護幾乎無腐蝕，支撐系統整體壽命延長至15年以上，較直接擱置式提升2.5倍。經濟性分析表明，托架增加的成本（28元/㎡）遠低于其避免的腐蝕維修費用（年均120元/㎡）。

帶托架式冷卻塔填料支撐架的另一個優勢是便于實現"上密下疏"的變間距布局。托架高度可在50-150mm之間調節，使上層填料片距18mm、下層片距24mm，優化氣流分布，風機功耗降低8-12%。但托架結構使冷卻塔填料支撐架的總高度增加120-180mm，塔體總高需相應調整，在改造項目中的應用受限。

懸掛式冷卻塔填料支撐架——大跨度高效能的終極方案

懸掛式冷卻塔填料支撐架采用吊桿（不銹鋼或FRP棒）將填料模塊從塔頂橫梁懸掛，徹底消除支撐梁對氣流的遮擋，實現無阻礙通風。這種冷卻塔填料支撐架的風阻系數僅0.12，比擱置式降低65%，特別適合超大型冷卻塔（處理水量>5000m³/h）和低壓損要求的工藝。

懸掛式冷卻塔填料支撐架的核心是預應力張拉系統。吊桿需施加3-5kN的預緊力，使填料層處于微張緊狀態，避免運行中晃動。預應力偏差超過±15%，會導致填料波紋扭曲，效率下降10-15%。某項目因預應力不足，填料層在風機啟動時共振，振幅達15mm，噪音超標至78dB(A)，后通過加裝阻尼器解決，但改造成本增加85萬元。

懸掛式冷卻塔填料支撐架的承載能力計算需考慮沖擊載荷系數1.5-2.0，因突然停機或水錘效應會產生瞬時超載。其材料疲勞壽命要求達到10?次循環，遠高于擱置式的10?次。某電廠因未校核疲勞壽命，吊桿在運行7年后疲勞斷裂，導致300㎡填料墜落，造成重大設備事故，直接損失超2000萬元。

智能可調式冷卻塔填料支撐架——工業4.0時代的創新方向

智能可調式冷卻塔填料支撐架集成液壓或電動執行機構，可根據負荷自動調節支撐高度或傾斜角度。負荷高時，支撐架升高20-40mm，增大填料層厚度與氣水接觸時間；負荷低時，降低高度，減少風阻。這種冷卻塔填料支撐架配合AI算法，可實現全工況能效最優，理論節能率達12-18%。

某智能示范項目采用可升降冷卻塔填料支撐架，通過500個壓力傳感器實時監測填料層壓縮量，控制支撐油缸動作。運行2年數據顯示，冷卻效率標準差從8.5%降至2.1%，風機功耗降低14.3%，投資回收期3.2年。但智能支撐架的造價是常規型的3-4倍，目前僅用于高端數據中心與精密制造場景。

冷卻塔填料支撐架的材質選擇矩陣——從碳鋼到復合材料的全場景適配

碳鋼材質冷卻塔填料支撐架——經濟性與強度的傳統平衡

Q235B碳鋼冷卻塔填料支撐架占據市場65%份額，其屈服強度235MPa、抗壓承載能力達180-220kPa/m²，成本僅25-35元/kg，性價比突出。但碳鋼在潮濕環境中的腐蝕速率0.15-0.25mm/a，需配套熱鍍鋅處理（鋅層厚度≥70μm），否則5年后承載能力下降30-40%。

熱鍍鋅碳鋼冷卻塔填料支撐架的防腐壽命約8-10年，在pH 6.5-8.5的清潔水質中表現良好。但在Cl?濃度>100mg/L的循環水中，鋅層會加速溶解，壽命縮短至3-5年。某沿海項目未評估水質，使用鍍鋅支撐架2年后即出現大面積紅銹，被迫更換為不銹鋼，造成雙重成本浪費。

碳鋼冷卻塔填料支撐架的另一個問題是熱膨脹系數12×10??/℃，與PVC填料（7×10??/℃）差異較大。在晝夜溫差>25℃的地區，連接螺栓易松動，需每季度檢查緊固，維護工作量增加40%。

不銹鋼材質冷卻塔填料支撐架——耐腐蝕的高端選擇

304不銹鋼冷卻塔填料支撐架在一般水質中腐蝕速率<0.01mm/a，壽命可達20年以上，雖單價（45-60元/kg）是碳鋼的1.8倍，但全周期成本更低。316L不銹鋼支撐架因含鉬，在Cl?濃度<1000mg/L的海水中仍保持優異耐蝕性，是海水冷卻塔的標配。

不銹鋼冷卻塔填料支撐架的焊接質量是關鍵。焊縫需進行酸洗鈍化處理，否則晶間腐蝕速率是母材的3-5倍。某項目因未做鈍化處理，焊縫在6個月內發生應力腐蝕開裂，導致支撐架失效，損失超300萬元。

不銹鋼支撐架的彈性模量200GPa，遠高于碳鋼（210GPa），但優勢不明顯。其最大價值在于低維護——全生命周期內免維護，而碳鋼支撐架年均維護成本達8-12元/㎡。

FRP復合材料冷卻塔填料支撐架——輕質高強的未來趨勢

玻璃鋼（FRP）冷卻塔填料支撐架密度僅1.8-2.0g/cm³，是鋼材的1/4，搬運安裝成本降低60%。其拉伸強度可達300-400MPa，超過Q235B，且耐腐蝕性極佳，在pH 1-14范圍內幾乎不受影響，是強腐蝕環境的理想選擇。

FRP冷卻塔填料支撐架的成型工藝決定質量。手糊工藝成本低但強度離散性大（變異系數>15%），拉擠工藝產品一致性好，強度變異<5%，但成本高30%。某項目采用手糊FRP支撐架，抽樣檢測發現20%樣品抗壓強度<100kPa，遠低于設計要求150kPa，最終全部報廢。

FRP支撐架的致命弱點是耐高溫性差。溫度>80℃時，樹脂基體開始軟化，強度下降40%。因此FRP冷卻塔填料支撐架僅適用于進水溫度<60℃的工況，高溫場景需選用乙烯基酯樹脂，耐溫可提升至90℃，但成本增加50%。

PVC/PP塑料冷卻塔填料支撐架——絕緣防腐的特殊應用

全塑料冷卻塔填料支撐架采用增強PVC或PP注塑成型，完全杜絕電化學腐蝕，適用于電子、食品等對金屬離子敏感的領域。其成本與碳鋼相當，但承載能力僅80-120kPa/m²，僅適用于小型塔（<500m³/h）或輕載荷場景。

塑料冷卻塔填料支撐架的蠕變問題突出。在持續載荷下，PP支撐架年蠕變率達0.8-1.2%，5年后撓度增加50%以上。某電子廠采用PP支撐架，3年后跨中下垂15mm，填料層傾斜，效率下降12%，后更換為不銹鋼，教訓深刻。

該對比表清晰顯示，冷卻塔填料支撐架的材質選擇需綜合權衡承載、腐蝕、成本與維護，不存在"萬能材料"，必須基于工況精準匹配。

冷卻塔填料支撐架的設計計算與結構校核——從靜力學到動力學的全維度分析

冷卻塔填料支撐架的靜載荷計算

冷卻塔填料支撐架的靜載荷包括填料自重（PP填料密度0.92g/cm³，濕重約1.2t/m³）、水膜重量（按填料體積15%計）及檢修載荷（100kg集中力）。總靜載荷q=7.5-12.5kN/m²，設計時應取1.2倍安全系數。

主梁跨度L通常1.2-2.0m，簡支梁模型下最大彎矩M= qL²/8。當L=1.5m，q=10kN/m²時，M=2.81kN·m。Q235B主梁（截面80×40×3mm方管）的抗彎截面模量W=21.3cm³，彎曲應力σ=M/W=132MPa，低于許用應力215MPa，滿足要求。但需同時校核撓度，f=5qL?/384EI，要求f/L<1/500。當L>1.8m時，需加大截面至100×50×4mm，否則冷卻塔填料支撐架的剛度不足會導致填料層振動。

冷卻塔填料支撐架的動力載荷校核

風機啟動時的沖擊載荷是冷卻塔填料支撐架設計的關鍵。啟動電流可達額定電流的5-7倍，轉矩沖擊使支撐架承受瞬時動載荷系數K=1.8-2.2。某支撐架按靜載荷設計，在頻繁啟停工況下，2年后螺栓疲勞斷裂，因此必須按疲勞壽命10?次校核。

振動頻率校核同樣重要。風機葉片通過頻率f= n×z/60（n為轉速，z為葉片數），通常為8-15Hz。冷卻塔填料支撐架的一階固有頻率應避開此范圍，要求f?>20Hz或f?<5Hz。計算表明，主梁跨度>1.6m時，f?≈12-18Hz，易共振。解決措施是在梁中點增設減振支座或改變截面形狀。

冷卻塔填料支撐架的熱膨脹補償計算

填料與支撐架溫差可達30℃（填料因水溫高，支撐架因空氣對流）。PVC填料熱膨脹系數α?=7×10??/℃，碳鋼α?=12×10??/℃，溫差ΔT=30℃時，長度L=1500mm的部件伸縮差ΔL=(α?-α?)LΔT=0.225mm。累計3層填料，總錯位0.68mm，導致片間摩擦，壽命下降20%。

冷卻塔填料支撐架設計需預留膨脹間隙。擱置式支撐應在梁端留3-5mm間隙，懸掛式吊桿長度需預留±10mm調節余量。某項目未留間隙，運行3年后支撐梁與塔壁焊縫開裂，漏水嚴重，修復費用超50萬元。

冷卻塔填料支撐架的安裝施工工藝——從基礎定位到精度控制的全過程管控

冷卻塔填料支撐架安裝前的基礎處理

冷卻塔填料支撐架安裝前，塔體混凝土基礎必須達到設計強度的100%（養護≥28天），表面平整度用2m靠尺測量，偏差<±2mm。預埋鋼板標高誤差<±1mm，水平度<0.5mm/m。基礎強度不足會導致支撐架沉降，某項目因基礎養護僅21天即安裝支撐架，運行1年后沉降8mm，填料層傾斜，效率下降9%，后采用注漿加固，費用120萬元。

基礎防腐處理是冷卻塔填料支撐架長壽命運行的保障。環氧煤瀝青涂層（厚度≥200μm）可使混凝土表面吸水率從8%降至0.5%，阻止堿骨料反應腐蝕支撐架。涂層施工前，混凝土含水率 must be <6%，否則涂層起泡脫落，失去保護作用。

冷卻塔填料支撐架的吊裝與定位

主梁吊裝采用"四點吊裝法"，吊索與水平面夾角≥60°，防止梁體變形。就位時利用激光水平儀（精度0.5mm/m）控制標高，誤差<±1mm。主梁位置度采用全站儀測量，偏差<±2mm。冷卻塔填料支撐架的定位精度直接影響填料安裝質量，定位超差會導致填料塊體錯位，氣流短路率增加10-15%。

次梁與主梁的連接采用螺栓連接（M12，8.8級），扭矩值45-55N·m，需用扭矩扳手逐條緊固。焊接連接雖強度高，但現場焊接質量難保證，且產生熱應力，因此螺栓連接成為冷卻塔填料支撐架的主流方式。某項目采用焊接連接，焊后未做消除應力處理，支撐架在運行2年后出現焊縫開裂，導致局部坍塌。

冷卻塔填料支撐架的精度控制與驗收

冷卻塔填料支撐架安裝后，需進行"三檢"：自檢（安裝班組）、互檢（下道工序）、專檢（質檢工程師）。主梁撓度采用激光撓度計測量，滿載后（堆載填料）撓度f< L/500。某項目驗收時f/L=1/350，判定不合格，返工加固后二次驗收通過，避免了一次重大隱患。

支撐架平面度用激光掃描儀檢測，生成點云模型與設計模型比對，偏差>3mm的點需整改。冷卻塔填料支撐架的驗收標準應嚴于填料安裝標準，因支撐架誤差會累積放大至填料層。

冷卻塔填料支撐架的運維與檢測策略——從預防性維護到智能預測的全生命周期管理

冷卻塔填料支撐架的定期巡檢標準

冷卻塔填料支撐架應每季度進行一次目視檢查，重點觀察：梁體變形、焊縫裂紋、螺栓松動、腐蝕斑點、托架斷裂。采用紅綠標簽管理：綠色標簽（狀態良好）、黃色標簽（需關注）、紅色標簽（立即處理）。某企業執行該制度后，支撐架故障率下降73%。

每年進行一次詳細檢測，使用超聲波測厚儀測量梁體壁厚，腐蝕速率>0.05mm/a時需評估剩余壽命。磁粉探傷檢測焊縫裂紋，裂紋長度>10mm必須返修。扭矩扳手抽檢10%螺栓，松動率>20%需全部復檢緊固。

冷卻塔填料支撐架的性能檢測技術

冷卻塔填料支撐架的承載能力可通過"原位加載試驗"驗證：在支撐架上堆置沙袋，模擬1.5倍設計載荷，持續24小時，測量撓度變化。合格標準是卸載后殘余變形<0.5mm。該試驗可在不拆除填料的情況下進行，適用于在役檢測。

振動頻譜分析是冷卻塔填料支撐架健康診斷的前沿技術。使用加速度傳感器（頻率范圍0-500Hz）采集支撐架振動信號，頻譜中出現15-25Hz的異常峰值，預示共振風險；出現50Hz的倍頻成分，說明螺栓松動。某項目通過頻譜分析提前3個月預警螺栓疲勞，及時更換避免了事故。

冷卻塔填料支撐架的智能監測系統

智能冷卻塔填料支撐架集成應變計、位移計、腐蝕傳感器，數據通過LoRaWAN上傳云平臺。AI算法分析歷史數據，預測壽命拐點。某智慧電廠部署該系統后，支撐架剩余壽命預測誤差<±6個月，維護計劃準確率>91%，年節約維護費用180萬元。

冷卻塔填料支撐架的典型案例分析——從設計失誤到優化成功的實踐啟示

案例一：超大型冷卻塔支撐架的跨越式優化

某6000m³/h自然通風冷卻塔，原設計采用碳鋼擱置式冷卻塔填料支撐架，主梁跨度1.8米，運行5年后撓度達9mm（允許值3.6mm），填料層嚴重變形。改造方案采用懸掛式冷卻塔填料支撐架，主梁跨度縮短至0.9米，吊桿采用Φ12mm不銹鋼棒，預應力4kN。

改造后冷卻塔填料支撐架的實測撓度<0.5mm，風機功耗下降18%，冷卻效率提升6.2%。投資回收期僅2.8年，證明了懸掛式在超大塔中的技術優勢。

案例二：化工園區支撐架的防腐升級

某化工園區循環水含H?S 30ppm、Cl? 400mg/L，原304不銹鋼冷卻塔填料支撐架2年后出現點蝕。升級為2205雙相不銹鋼支撐架，單價增加60%，但腐蝕速率<0.001mm/a，設計壽命延長至25年。全周期成本分析表明，雙相不銹鋼方案較304方案凈現值（NPV）高出340萬元，是極度腐蝕環境下的最佳選擇。

案例三：數據中心支撐架的抗震設計

某數據中心位于7度地震區，冷卻塔填料支撐架按抗震烈度8度設計。采用加大截面主梁（120×80×5mm）、增設斜撐、螺栓采用防松螺母。經模擬地震臺測試，支撐架在0.3g加速度下保持結構完整，填料層位移<2mm，確保了數據中心的連續供冷能力。

冷卻塔填料支撐架的未來技術演進——從模塊化到數字孿生的創新路徑

模塊化快裝式冷卻塔填料支撐架

模塊化冷卻塔填料支撐架采用螺栓連接的預制構件，現場無需焊接，安裝時間從7天縮短至2天。構件標準化率達90%，庫存成本降低60%。某EPC項目采用模塊化支撐架，工期提前15天，獲得業主獎勵50萬元。

輕量化FRP復合材料冷卻塔填料支撐架

新一代拉擠FRP冷卻塔填料支撐架通過優化纖維鋪層，強度提升40%，重量減輕30%，成本下降至不銹鋼的70%。其獨特的絕緣性能，避免了冷卻塔的雜散電流腐蝕問題，在地鐵站等特殊場景應用前景廣闊。

數字孿生驅動的冷卻塔填料支撐架全生命周期管理

構建冷卻塔填料支撐架的數字孿生體，整合CFD流場、FEM應力、腐蝕模型，可實時預測剩余壽命與優化維護策略。某集團部署后，支撐架故障率下降82%，維護成本降低55%，可用率提升至99.7%。

自修復智能涂層冷卻塔填料支撐架

在支撐架表面涂覆微膠囊自修復涂層，當涂層劃傷時，膠囊破裂釋放修復劑，自動封閉缺陷。該冷卻塔填料支撐架技術使腐蝕速率降低90%，防腐周期從5年延長至15年，是免維護支撐架的發展方向。

冷卻塔填料支撐架選型決策指南——五維評估與實施路徑

面對復雜的工況，建議采用五維模型評估冷卻塔填料支撐架：

1. 載荷特性：單點載荷>500kg？（是→懸掛式或鋼梁加固）
2. 腐蝕環境：Cl?濃度>200mg/L？（是→316L或FRP）
3. 空間限制：塔內凈高<2米？（是→直接擱置式）
4. 振動強度：加速度>0.3g？（是→懸掛式+減振）
5. 運維要求：是否需要在線檢修？（是→帶托架式）

五項中有三項答"是"，則必須采用冷卻塔填料支撐架的強化方案。實施路徑：階段一檢測現有支撐架狀態，階段二小范圍試用新材料/新結構，階段三全面改造升級。

結論：冷卻塔填料支撐架——冷卻系統的結構基石與價值中樞

歷經從結構類型、材質選擇、設計計算、安裝施工、運維管理到未來創新的全維度剖析，冷卻塔填料支撐架已不再是冷卻塔內部的次要構件，而是決定系統安全性、能效水平、運維成本與使用壽命的戰略性要素。冷卻塔填料支撐架的每一次技術選擇，都直接轉化為設備可用率、能耗指標、維修頻次的經濟價值。

在工業4.0與雙碳背景下，冷卻塔填料支撐架正在經歷材料革命（FRP/復合材料）、結構革命（模塊化/智能化）、管理革命（數字孿生/預測性維護）的三重變革。這些創新使支撐架從"被動承載"轉向"主動優化"，從"經驗設計"轉向"數據驅動"，從"定期維護"轉向"壽命預測"。

最終，冷卻塔填料支撐架的選型決策應超越初始投資，基于全生命周期價值、工況適應性、擴展靈活性綜合評判。當每個企業都能精準匹配冷卻塔填料支撐架與工況需求時，工業冷卻系統將邁向更安全、更高效、更智能的新紀元。這，正是我們深耕冷卻塔填料支撐架技術研究的終極使命與時代價值。
